Vespa LX – Scheinwerferlampe wechseln

Vespa LX  – Scheinwerferlampe wechseln

Das Wechseln der Scheinwerferlampe bei einer Vespa LX ist gar nicht schwer und mit ein wenig handwerklichem Geschick zu lösen. Zeitaufwand ca. eine halbe Stunde. Beschrieben wird der Vorgang an einer Vespa LX 50. Ist aber analog zu der gesamten Modellreihe LX.

Benötigt werden:

  • Schraubendreher, genauer einen Kreuzschlitzschraubendreher (Phillips-Kreuzschlitz (Kennzeichen PH)
  • Gabelschlüssel SW17
  • einen Innensechskantschlüssel oder Winkelschraubendreher, zum Aushebeln der Lenker-Verkleidung
  • für LX 50: ein Leuchtmittel Typ »BA20d 35/35W«, das Leuchtmittel gibt es selbstverständlich noch von anderen Herstellern…(für andere Modelle: Leistung in Bedienungsanleitung nachschlagen)

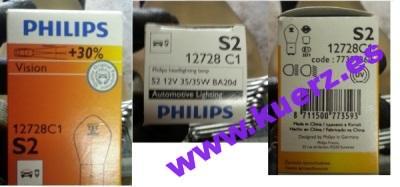

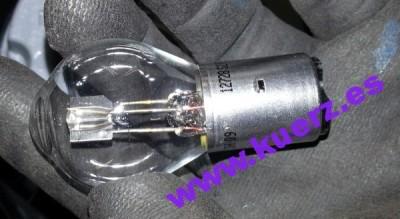

    Glühlampe Abblendlicht und Fernlicht Vespa LX
    Glühlampe Abblendlicht und Fernlicht Vespa LX
    Scheinwerferlampe f. Abblend- und Fernlicht
    Diese Scheinwerferlampe f. Abblend- und Fernlicht wird, als Ersatz, benötigt

Arbeitsschritte:

  • Spiegel demontieren
  • Lenkerverkleidung demontieren, hier müssen drei Kreuzschlitzschrauben demontiert werden. Zwei befinden sich unterhalb der Schaltereinheiten.

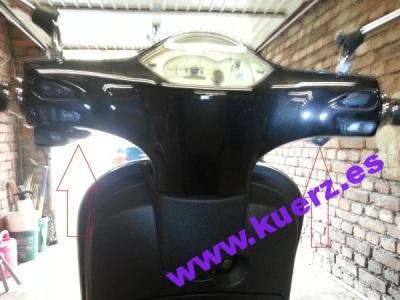

    Schrauben der Lenkerverkleidung Vespa LX
    Schrauben der Lenkerverkleidung Vespa LX

    Eine Schraube befindet sich unterhalb des Scheinwerfers. Für die Schraube unterhalb des Scheinwerfers gilt erhöhte Aufmerksamkeit, damit man keine Lackschäden verursacht.

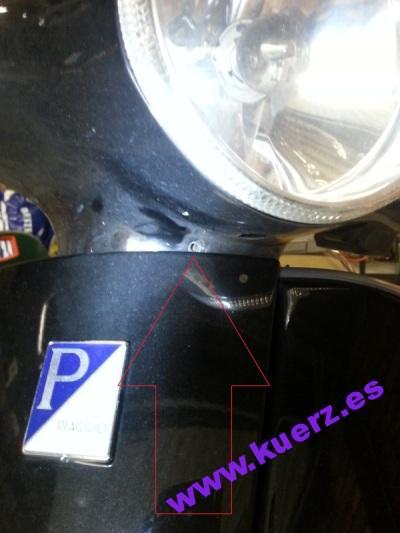

    Schraube der Lenkerverkleidung Vespa LX unterhalb des Scheinwerfers
    Schraube der Lenkerverkleidung Vespa LX unterhalb des Scheinwerfers

    Falls nötig, die kleine »Haube« demontieren. Hierzu das Piaggio-Zeichen vorsichtig mit einem kleinen Schlitzschraubendreher aushebeln. Am Emblem gibt es eine kleine Aussparung zum Hebeln. Hier findet man eine Schraube. Diese lösen, dann die Haube abnehmen.

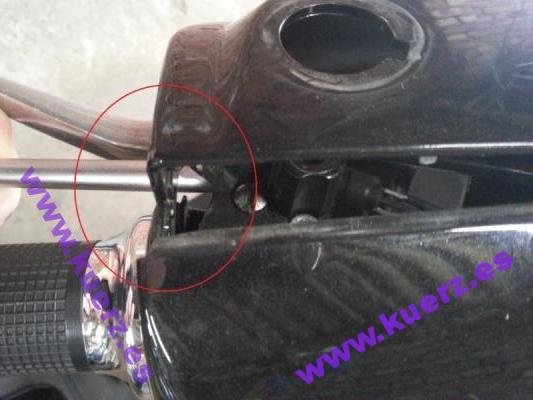

  • Mit Hilfe eines Winkelschraubendrehers die beiden Halbschalen der Verkleidung aushebeln und damit trennen. Ansatzpunkt ist die Halbschale mit dem Schweinwerfer. Mit dem Winkelschraubendreher die Verkleidung in Verlängerung  des Handgriffs nach außen hebeln, damit sich die Arretierung löst. Foto beachten
    Trennen der Lenkerverkleidung mit Winkelschraubendreher
    Trennen der Lenkerverkleidung mit Winkelschraubendreher

    Der bewegliche Teil ist die Halbschale mit dem Scheinwerfer.

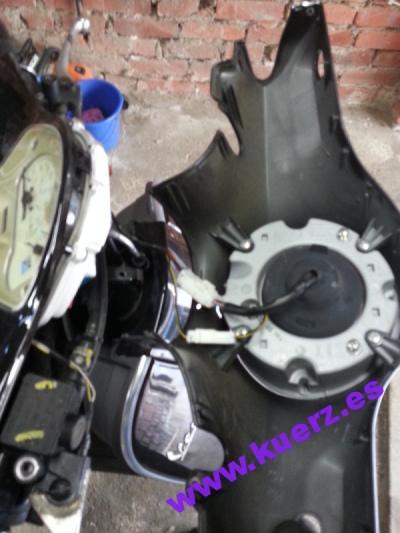

    Halbschale der Lenkerverkleidung Vespa LX
    Halbschale der Lenkerverkleidung Vespa LX

    Die Einheit mit dem Tachometer ist innen nochmals verschraubt.

  • Steckerverbindungen trennen und man hat die Verkleidung inklusive des Scheinwerfers demontiert
  • Feuchtigkeitsschutz der Lampenfassung entfernen, das Bauteil einfach abziehen
    Schutzkappe Scheinwerfer Vespa LX
    Schutzkappe Scheinwerfer Vespa LX

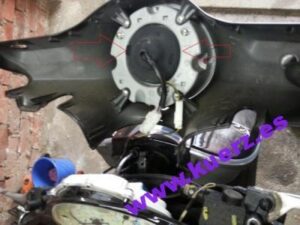

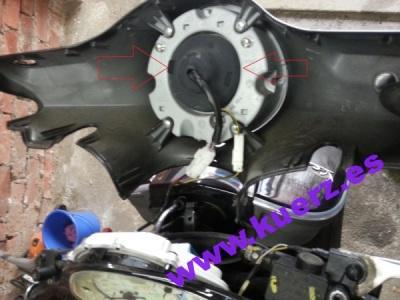

  • Lampenfassung ist ein »Bajonettverschluss«, diesen mit Drehung gegen den Uhrzeigersinn lösen

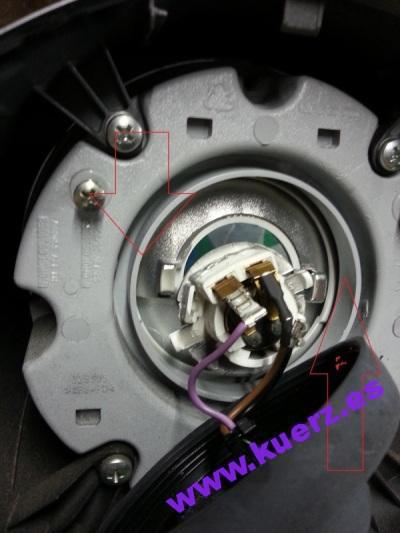

    Lampenfassung Vespa LX
    Lampenfassung Vespa LX
  • Leuchtmittel ebenfalls ein »Bajonettverschluss«

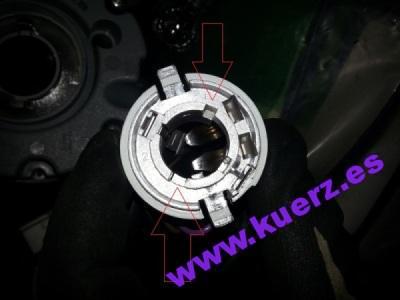

    Lampenfassung Vespa LX
    Lampenfassung Vespa LX

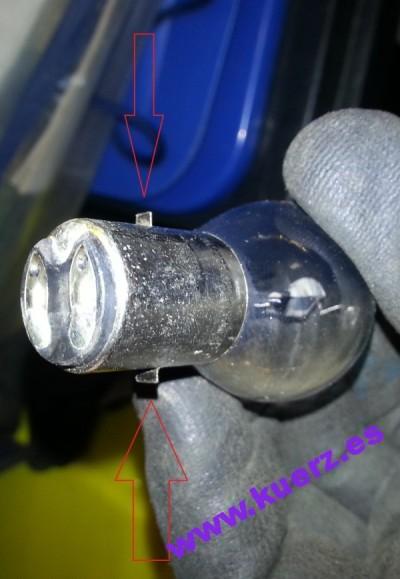

    gegen den Uhrzeigersinn lösen ==> BEACHTE: Leuchtmittel hat unterschiedliche große »Nasen«, diese passen genau in die Aussparungen der Fassung.

    Glühlampe Vespa LX Seitenansicht Arretierung
    Glühlampe Vespa LX Seitenansicht Arretierung
  • wenn die Verkleidung schon mal demontiert ist, kann man diese Gelegenheit nutzen, um diverse Bauteile zu warten bzw. zu schmieren. Als Schmiermittel wird weißes Zweiradfett auf Lithiumbasis verwendet…(Bedienungsanleitung beachten)
  • Lenkkopflager schmieren

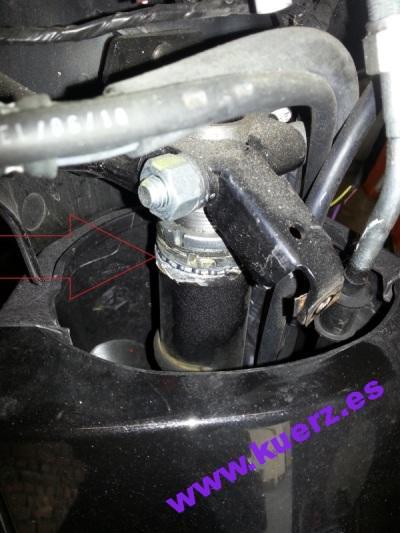

    Lenkkopflager Vespa LX
    Lenkkopflager Vespa LX



  • Bremshebel schmieren

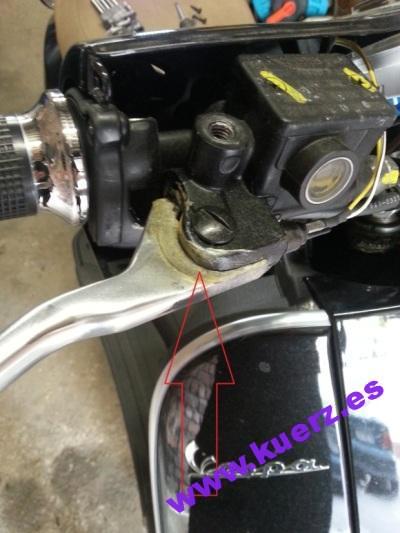

    Bremshebel Vespa LX Vorderradbremse
    Bremshebel Vespa LX Vorderradbremse

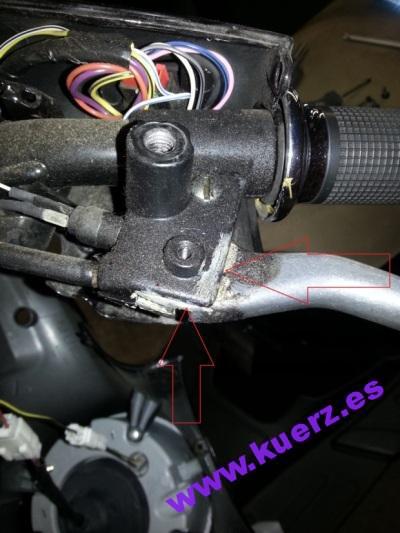

    Bremshebel Vespa LX Hinterradbremse
    Bremshebel Vespa LX Hinterradbremse
  • der Zusammenbau erfolgt in umgekehrter Reihenfolg



HINWEIS:

Jeder ist für sein Handeln selbst verantwortlich. Falls man unsicher ist, bitte einen Fachmann um Rat bitten. Das Team von »www.kuerz.es« übernimmt keine Haftung für etwaige Schäden oder ähnliches…

Der obige Beitrag erhebt keinen Anspruch auf Vollständigkeit und es wird keine Gewähr oder Haftung übernommen.
